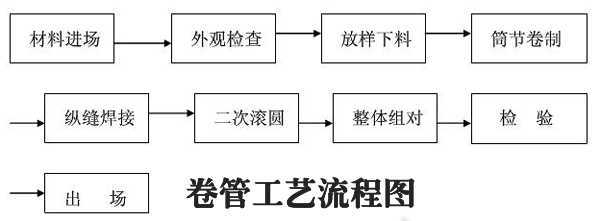

第一：大口徑卷管、厚壁卷管、大口徑厚壁卷管加工工藝流程圖
卷管工藝圖
第一：材料檢查
檢查材料質量合格證明書、標識及檢驗報告是否符合現行有關標準及規范的要求。鋼板厚度及允許偏差是否符合產品標準的要求。鋼材外觀質量是否符合國家現行有關標準的規定，當鋼材表面有銹蝕、麻點或劃痕等缺陷時，其深度不得大于鋼材厚度允許偏差值的12；鋼材表面的銹蝕等級應符合現行國家標準涂裝前鋼材表面銹蝕等級和除銹等級GB8923規定的C級及C級以上；鋼材端邊或斷口處不應有分層、夾渣等缺陷。
第二：放樣下料
在放樣前必須用鋼卷尺對鋼板進行檢查，并找正。鋼材的放樣尺寸按卷管的中徑計算，放樣后在鋼板上打上樣沖，并標出鋼板的中心線。管道坡口加工宜采用機械方法，也可采用等離子弧、氧乙炔焰等熱加工方法�；鹧媲懈钋皯�(yīng)將鋼材表面距切割邊緣50mm范圍內的銹斑、油污等清除干凈。采用熱加工方法加工坡口后，應除去坡口表面的氧化皮、熔渣及影響接頭質量的表面層，并應將凹凸不平處打磨平整，切口上不得產生裂紋，并不宜有大于10mm的缺棱，切割后應清除邊緣上的氧化物、熔瘤和飛濺物等。機械加工時，加工表面不應出現臺階。對接坡口根據工藝及規范的要求進行加工，簿板一般采用V型坡口，厚板采有X型坡口，對于小于6mm的板材，可不加工坡口，但在反面焊接時，必須砌底清根。切口或坡口邊緣上的缺棱，當其為1～3mm時，可用機械加工或修磨平整，但不能超過的1/10；當缺棱或溝槽超過30mm時則用Φ3.2以下的低氫型焊條補焊，并修磨平整。切口或坡口邊緣上若出現分層性質的裂紋，需用10倍以上的放大鏡或超聲波探測其長度和深度。當長度a和深度d均在50mm內時，在裂紋的兩端各延長15mm，連同裂紋起用鏟削、電弧氣刨、砂輪打磨等方法加工成坡口，再用Φ3.2的低氫型焊條補焊，并修磨平整；當其深度d大于50mm或累計長度超過板寬的20％時，除按上述方法處理外，還應在板面上開槽或鉆孔，增加塞焊。
第三：管節的卷制
在卷管加工過程中，應防止板材表面損傷。對有嚴重傷痕的部位必須進行修磨，使其圓滑過渡，且修磨處的壁厚不得小于設計壁厚。鋼板卷管采用一次性成型工藝，卷制時，先將鋼板兩頭壓彎，直徑應小于卷管直徑。然后調整滾床壓力，分二到三次卷制鋼管。將卷好的管節點焊加固，御下滾床后運往焊接平臺施焊。對焊接完的管節進行第二次滾圓，卷管的校圓樣板的弧長應為管子周長的1/6～1/4；樣板與管內壁的不貼合間隙應符合下列規定：
1對接縱縫不得大于壁厚的10％加2mm，且不得大于3mm。
2離管端200mm的對接縱縫處不得大于2mm。
3其他部位不得大于1mm。
4卷管端面與中心線的垂直偏差不得大于管子外徑的１％，且不得大于3mm。平直度偏差不得大于1mm/m。
5焊縫不能雙面成型的卷管，當公稱直徑大于或等于600mm時，宜在管內進行封底焊。
第二、錐形卷管、異形卷管工藝流程圖
錐形卷管工藝流程圖
錐形卷管、異形卷管成型注意事項：
①把卷板機上面的管子一端抬高，把小錐面放在低端，卷制時不斷移動大端，大端的進入速度要加快；
②在輥?zhàn)拥囊欢渭右粋�旁輪卷錐裝置；
③在卷板機的下輥兩側裝兩個錐筒，卷制的時候把小端靠在錐筒上，小端的板邊就會倚著錐筒往里進.
